Velmi jednoduchý měřič VF výkonu


Postavil jsem si podle několika schémat co jdou vygooglit pod hesly jako "RF power meter" jednoduchý měřič VF výkonu
Funguje na principu usměrnění napětí na 50Ohm (75 Ohm pokud nedejbože měříte výkon na 75 Ohm systému) rezistoru(ů) VF diodou. Tím sice vzniká několik nevýhod jako to, že vždycky musíte měřený výkon pálit na rezistoru a zároveň nesmí být napětí pod prahovou hodnotou diody, ale pro většinu aplikací to nevadí.

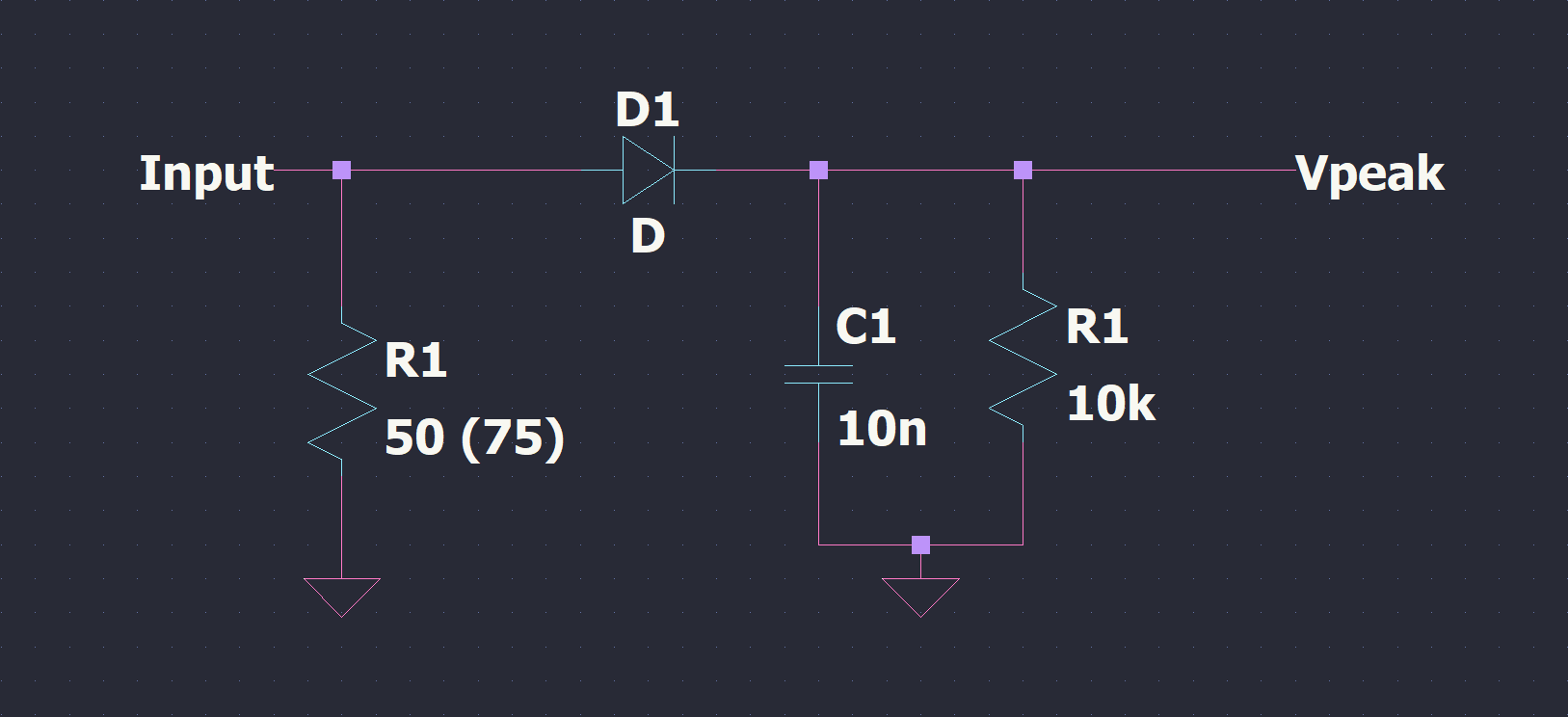

Obr.1 Schéma měřáku




Volba diody (velmi důležité!)

Musíte samozřejmě zvolit správnou VF diodu, jinak je vaše měření k ničemu
Pro KV stačí obyčejná schottky třeba ze spínaného zdroje, pokud chcete jít výše, vřele doporučuji diodu 1N4148, z mých pokusů funguje velmi dobře na 100MHz a pravděpodobně výše, ale tam už jsem neměřil. V měřáku který jsem si postavil já používám diodu HSMS-2800, kterou jsem sehnal ze směrové odbočnice modulu koncového zesilovače v pásmu 440MHz, který jsem sehnal za levno na strašnické radioburze

Jak s tím měřit?

To je také poměrně jednoduché. Na svorce Vpeak změříte napětí, tohle napětí potom vložíte do vzorce:
P=(V/1.41)²/R1
Kde V je změřené napětí, R1 je rezistor který jste použili (50 nebo 75 ohmů) a P je VF výkon ve wattech
V praxi to vypadá třeba takhle:
Naměřil jsem na svorce Vpeak napětí 12.9V, vydělím ho hodnotou 1.41 a vyjde mi 9.15, to umocním na druhou a vyjde mi 83.7, tuto hodnotu vydělím 50 a vyjde mi 1.67W.
Měřák je poměrně přesný, dokud se nedostáváte k limitu frekvence diody nebo nemáte nepřesný rezistor. Také samozřejmě nesmí do měřáku přícházet se střídavým proudem žádná stejnosměrná složka.
